Endüstri · Tire, İzmir
ALPLA Scan-to-BIM
49.224 m² arsa üzerinde yaklaşık 25.000 m² kullanım alanına sahip endüstriyel tesisin LiDAR verisinden LOD 300 BIM modeline aktarılması.
Problem
Mevcut fabrikanın üretim alanları, çatıları ve teknik sistemleri için ölçülmüş, ortak bir dijital altlık oluşturulması gerekiyordu.
Yaklaşım

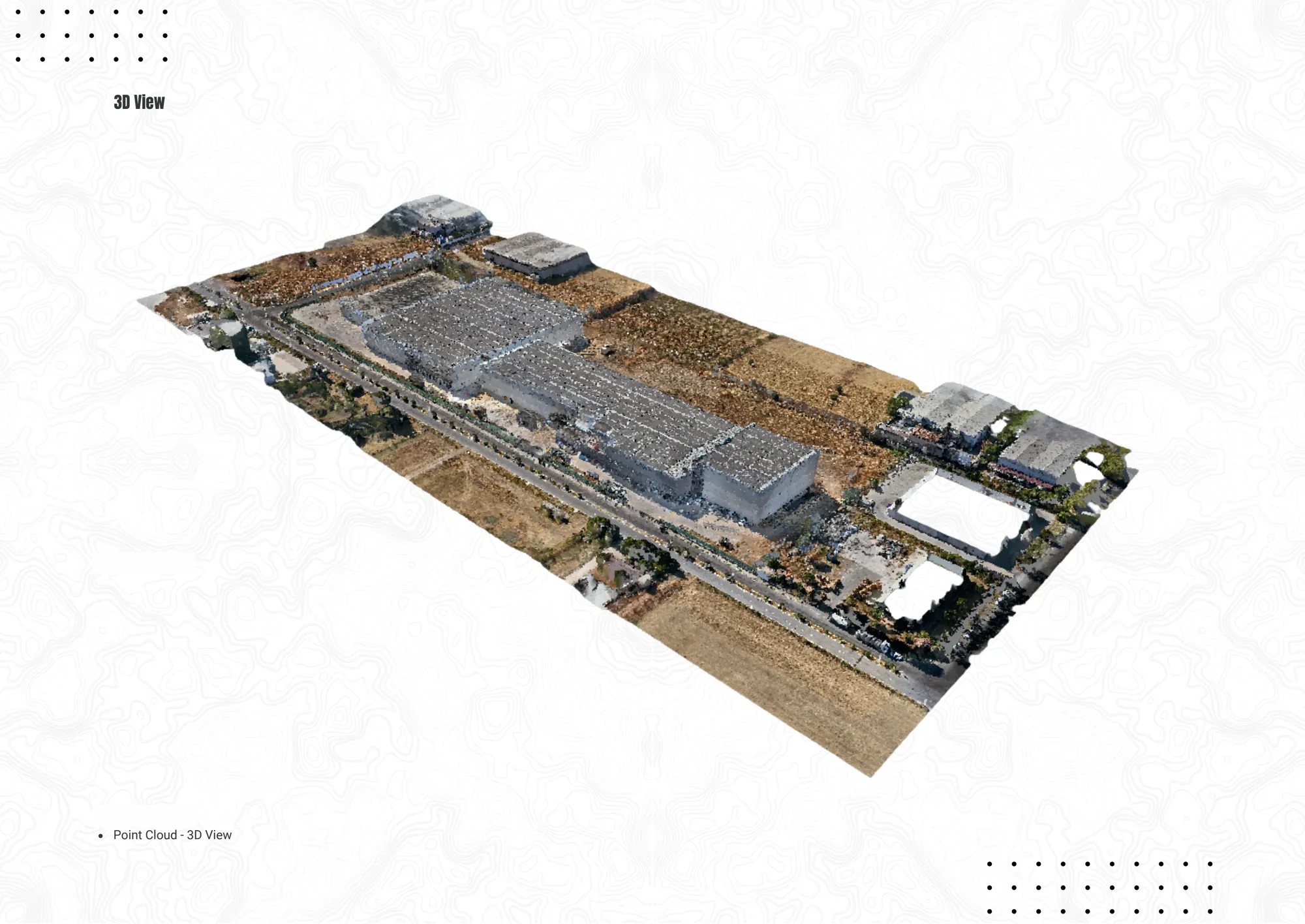

İç ve dış mekân LiDAR taramaları aynı koordinat sisteminde birleştirildi. Çatı geometrisi ve güneş paneli yerleşimi drone taraması ve fotoğraflarla tamamlandı.
Yöntem

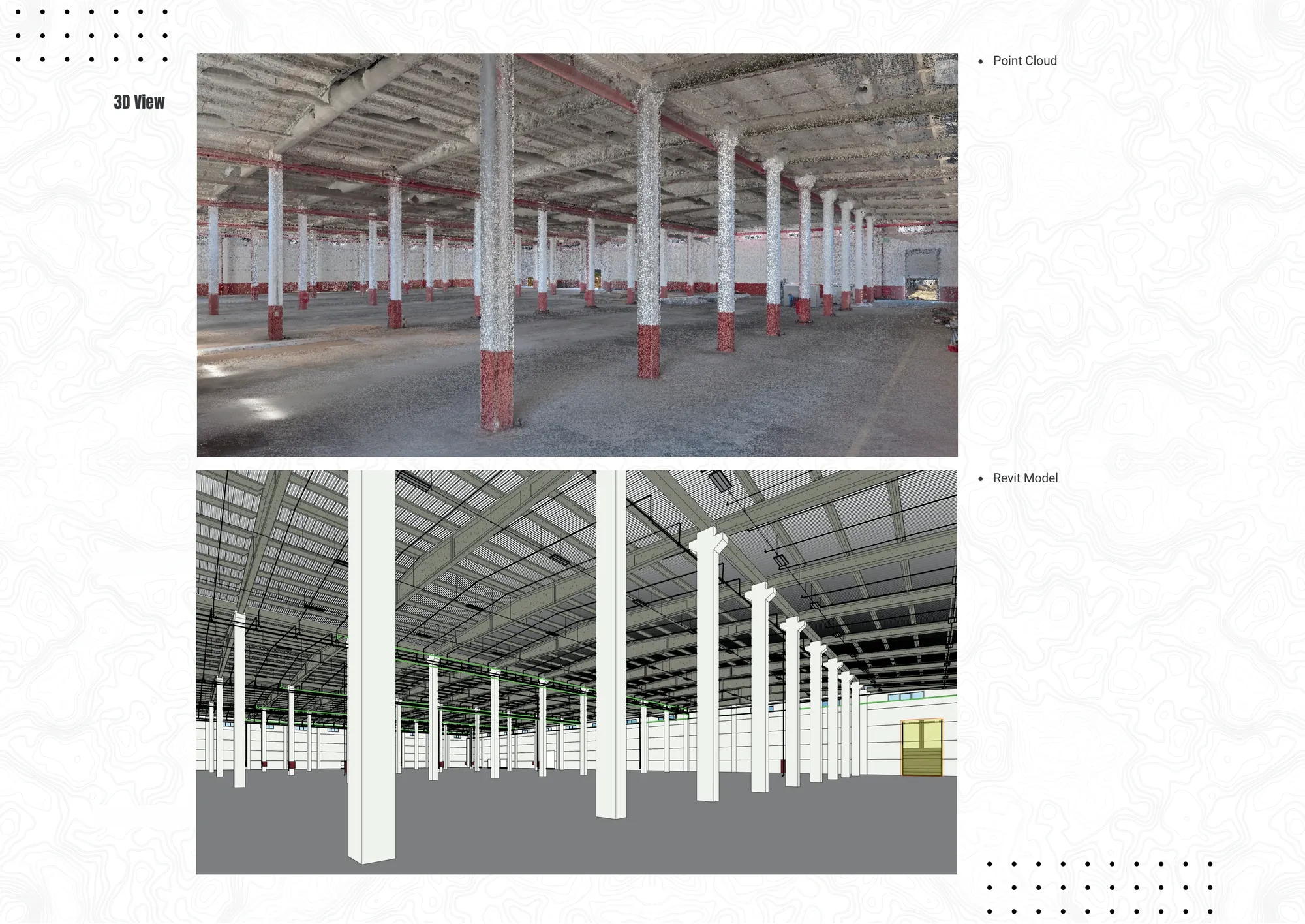

Birleştirilmiş nokta bulutu, 3B CAD çizimleri ve LOD 300 BIM modelinin geometrik referansı olarak kullanıldı. Mimari, taşıyıcı ve ana mekanik elemanlar modelde birlikte ele alındı.
Teslimler
İşlenmiş nokta bulutu, 3B CAD çizimleri ve LOD 300 BIM modeli.
Sonuç
Tesisin mevcut durumunu temsil eden, planlama, koordinasyon ve sonraki analizlere altlık sağlayan ölçülebilir bir dijital model üretildi.
